壁(断面が連続的に変化する)を加工する。
壁を加工する

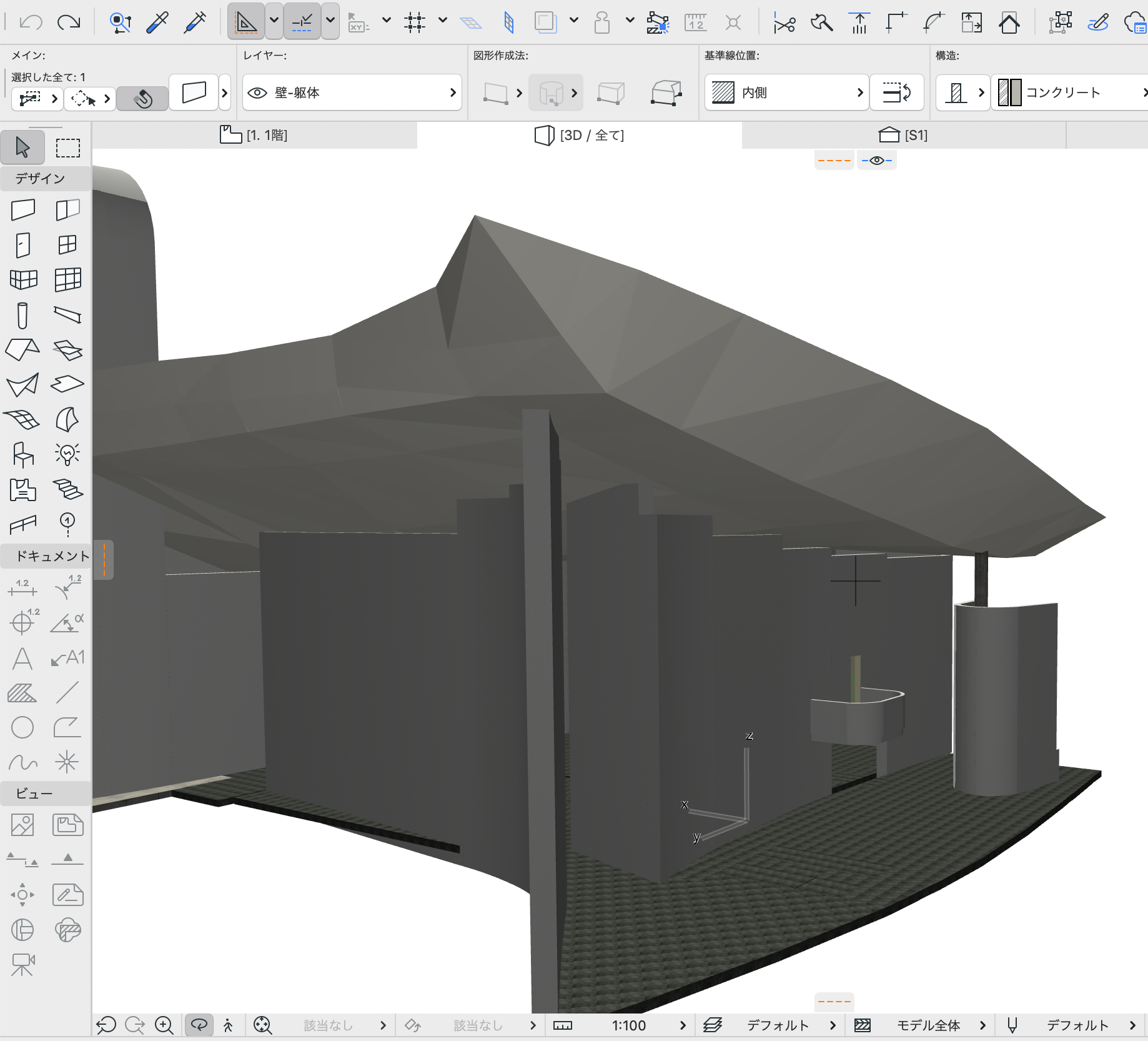

壁を屋根の際まで伸長する

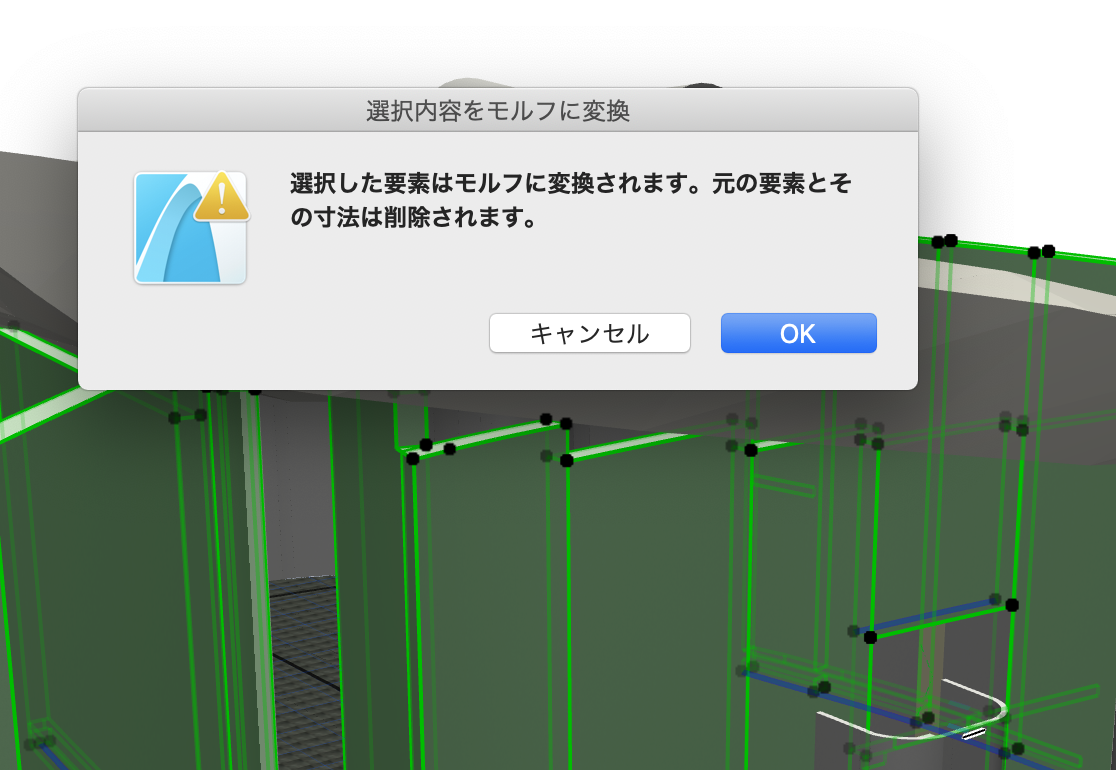

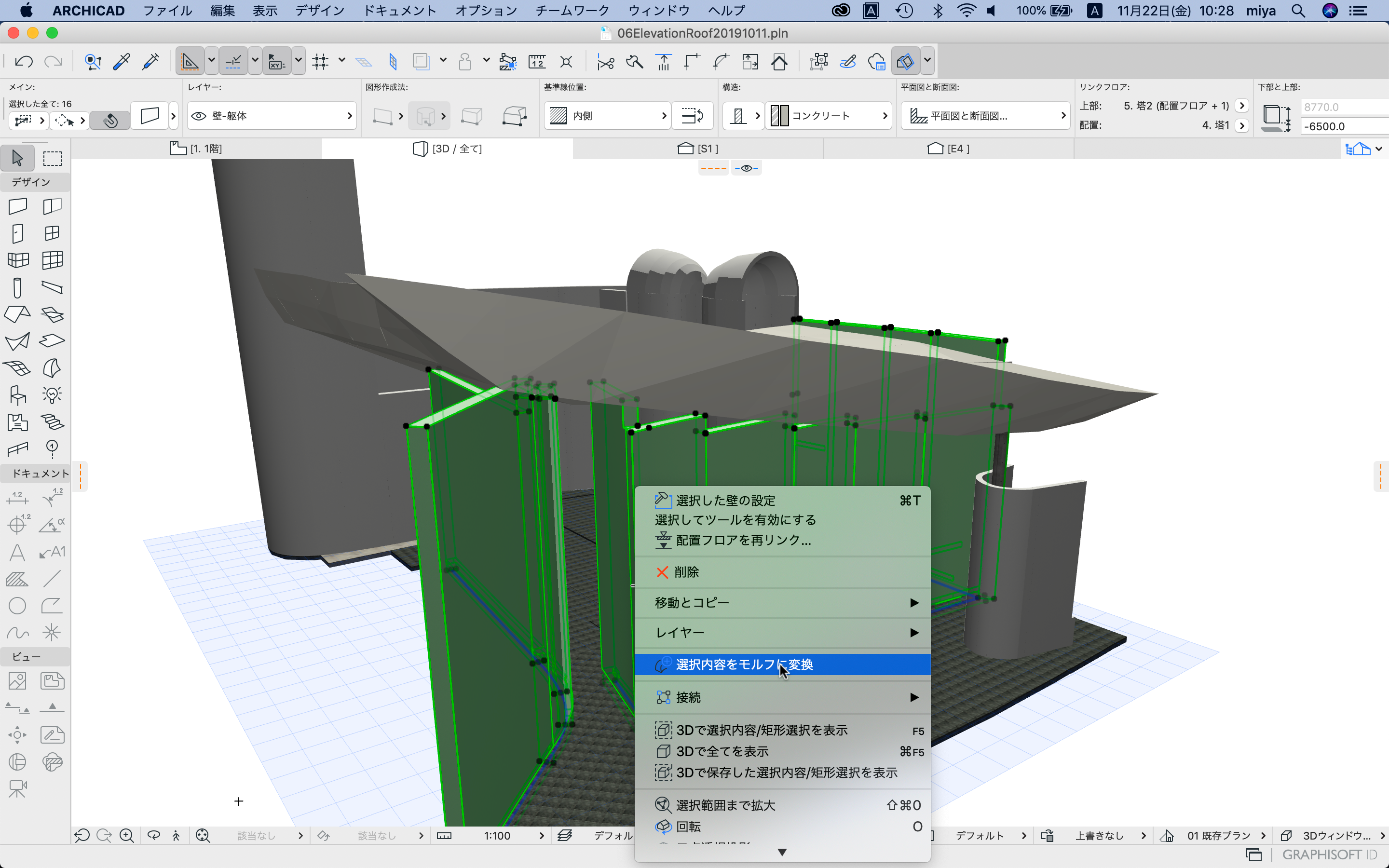

加工する壁を選択し、右クリック(コンテクストメニュー)して[選択内容をモルフに変換]をクリックする。

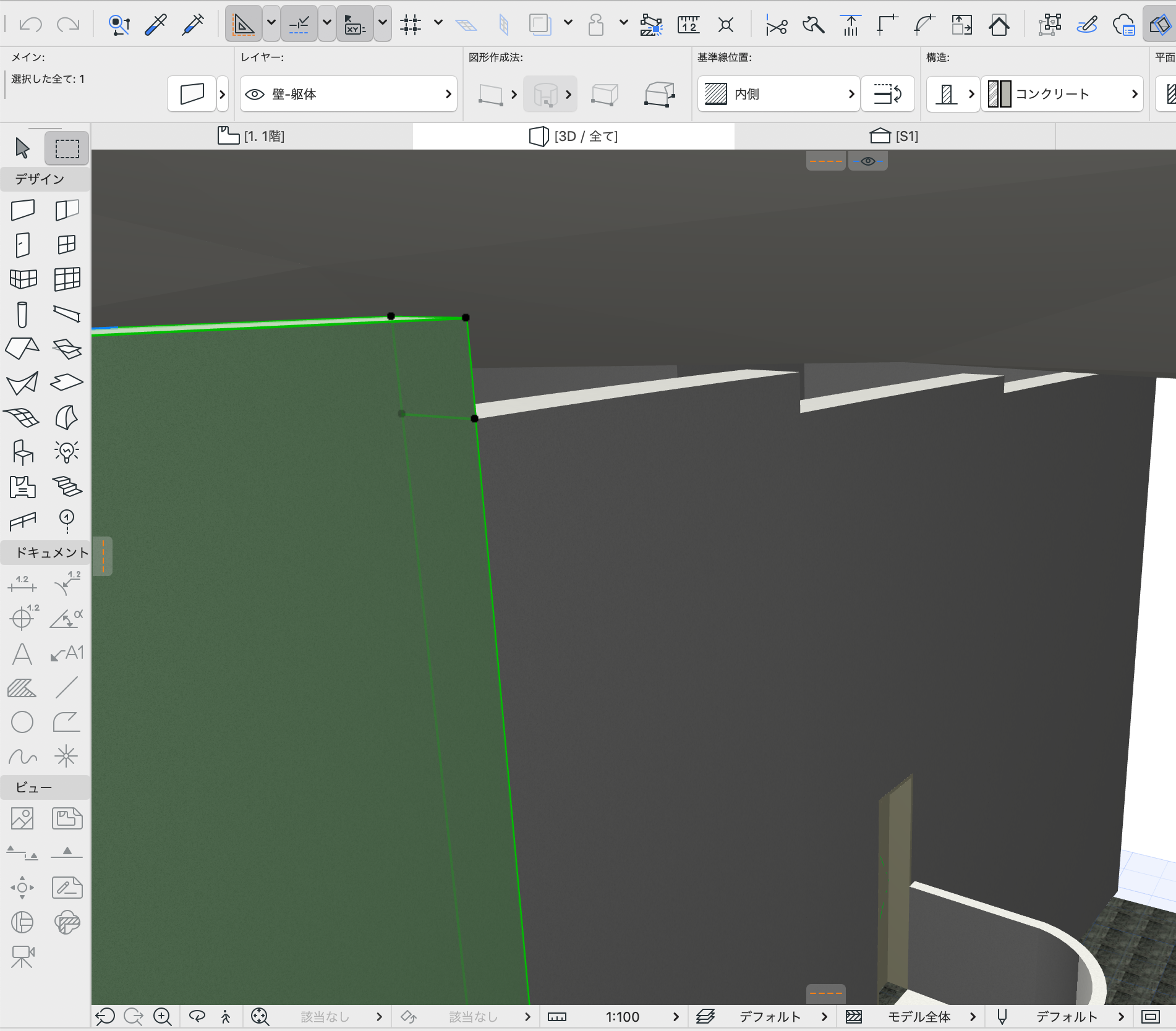

モルフになった壁を編集し上部の高低差を調整する。

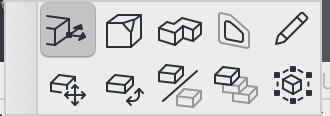

【操作】 モルフになった壁を選択するためにツールを選ぶ。

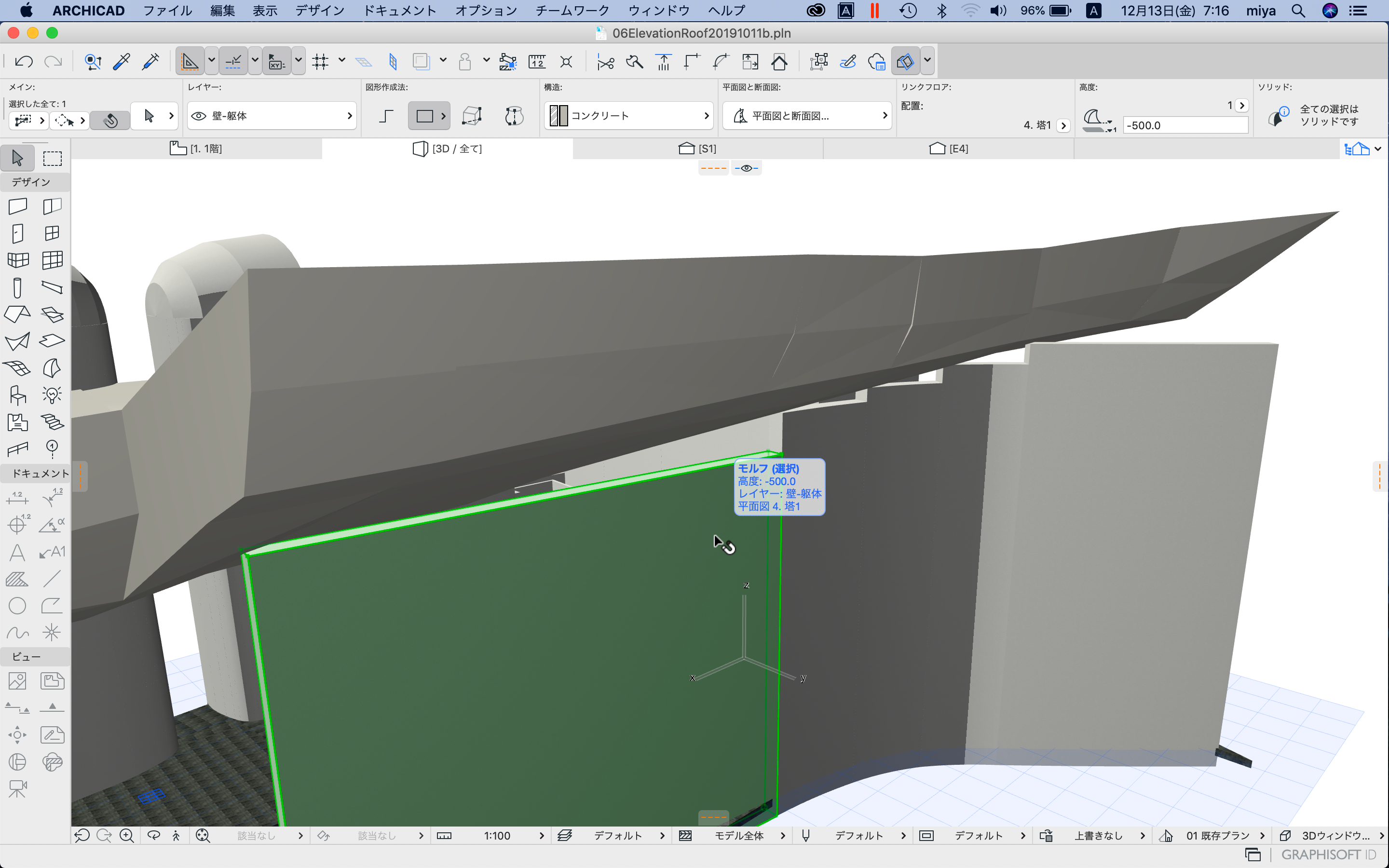

【操作】 壁を選択する。

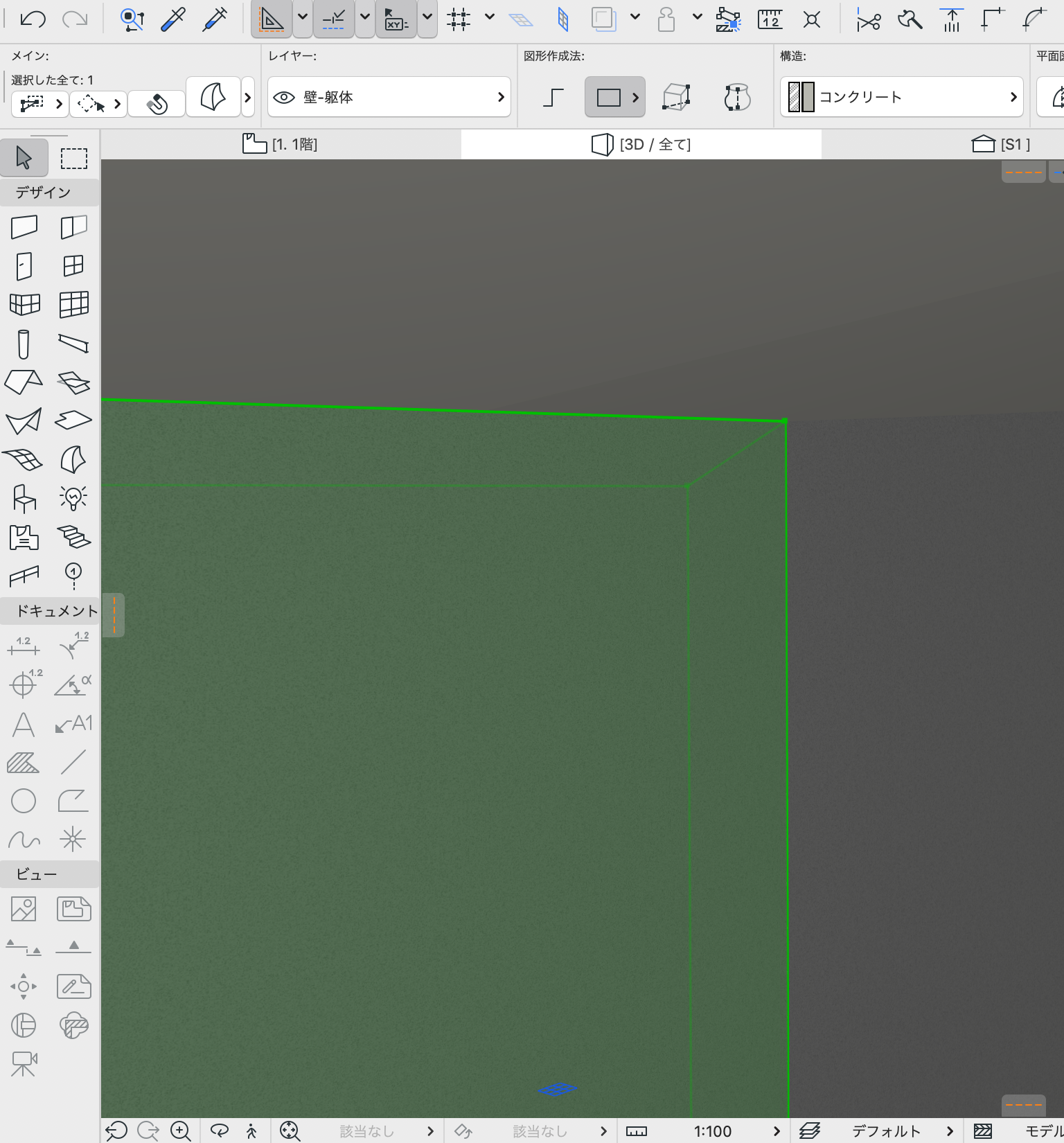

【操作】 クリックしやすいところまで拡大する。
【操作】 マグネットアイコンの押し込みを外す。
移動する頂点をクリックし、ポップアップメニューから頂点移動を選択。

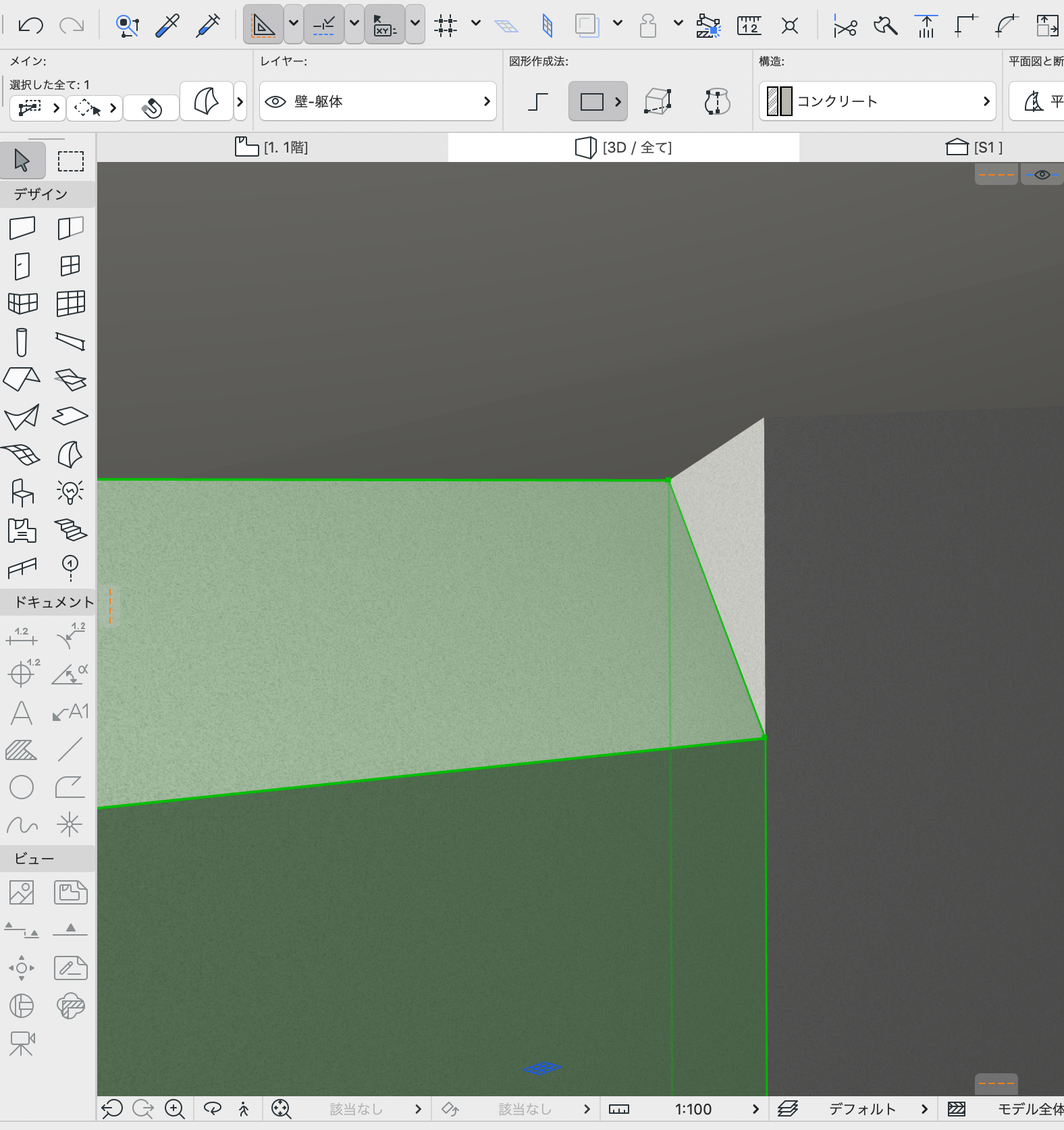

【操作】 移動。
【操作】 もう一つの頂点も移動。

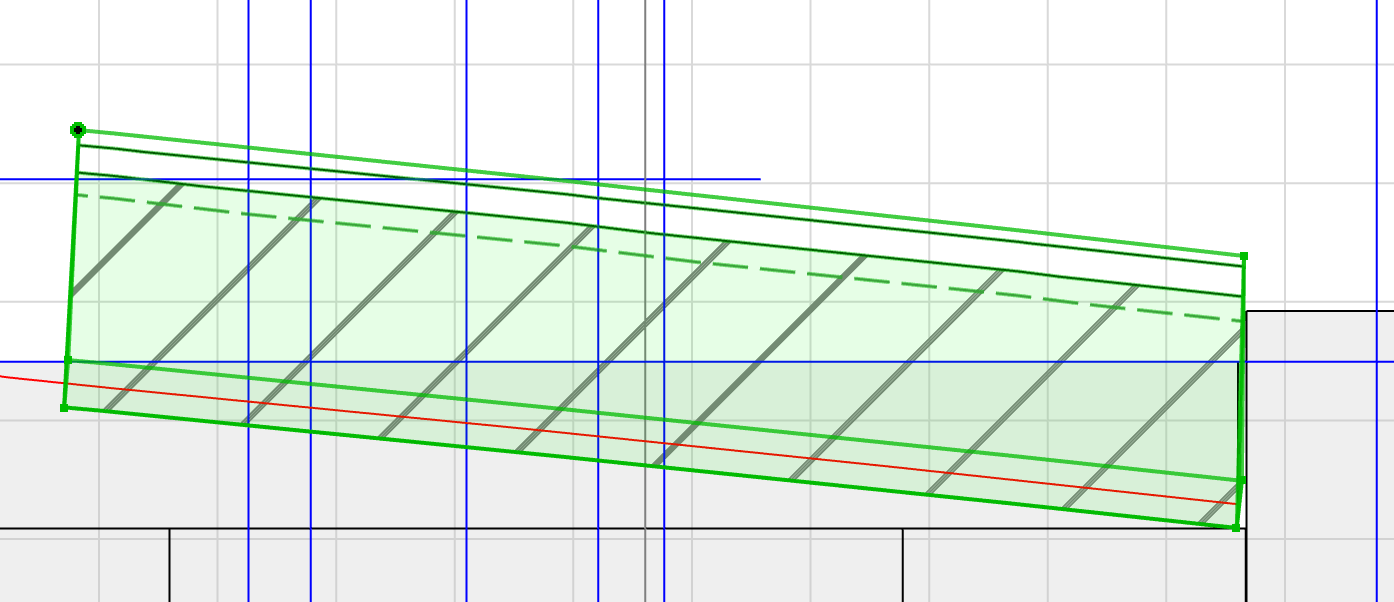

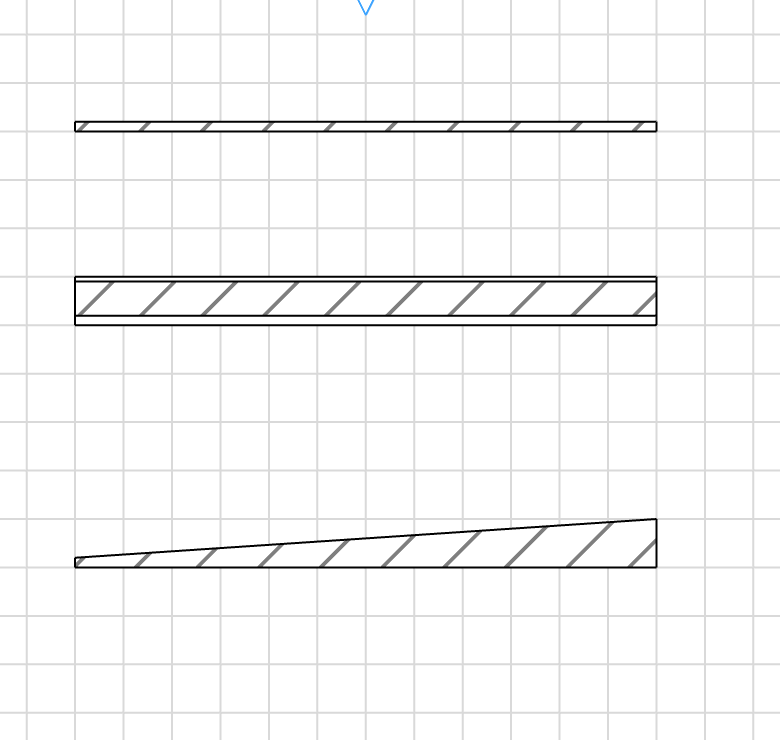

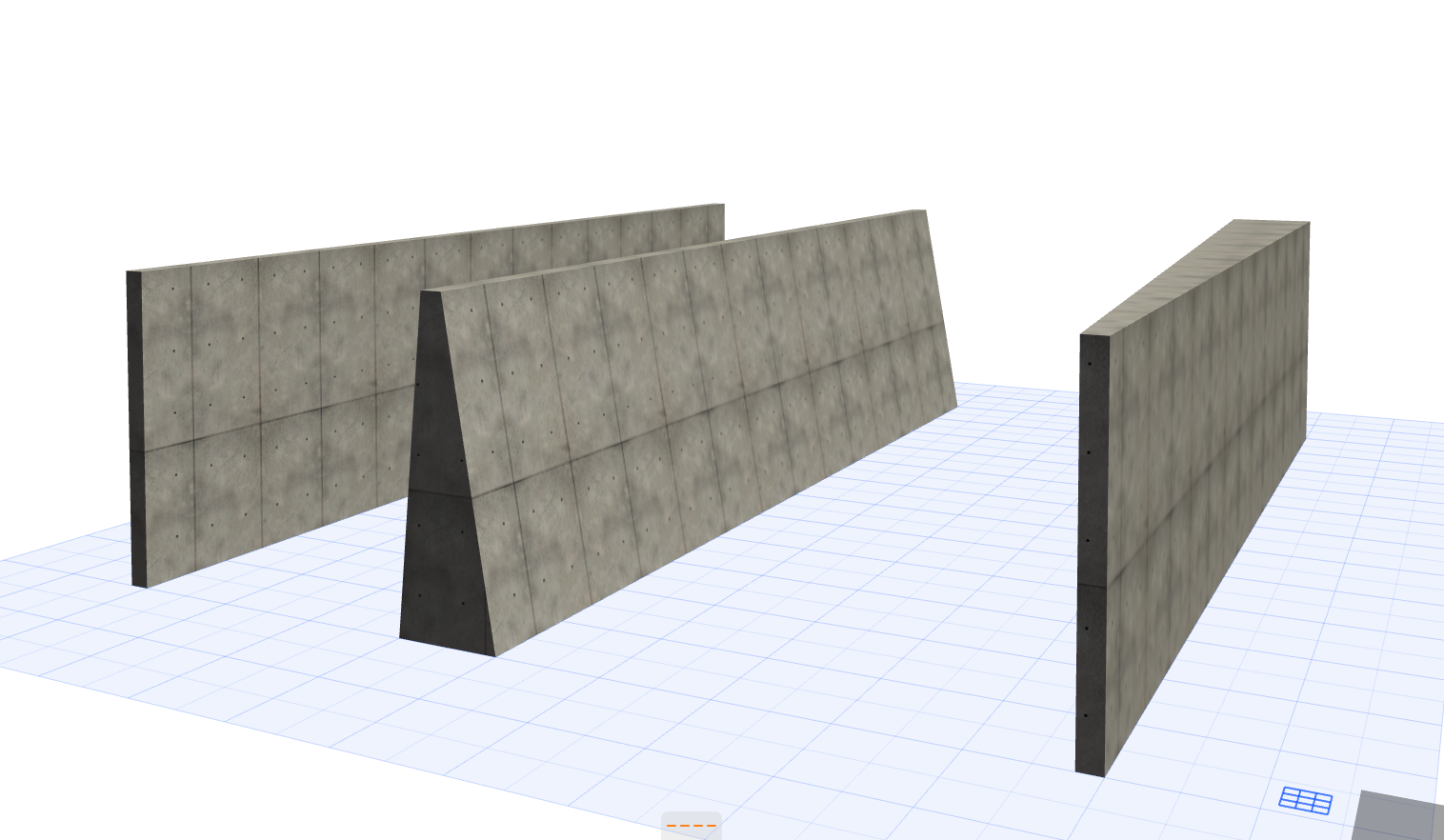

壁の断面が台形の壁を制作する。

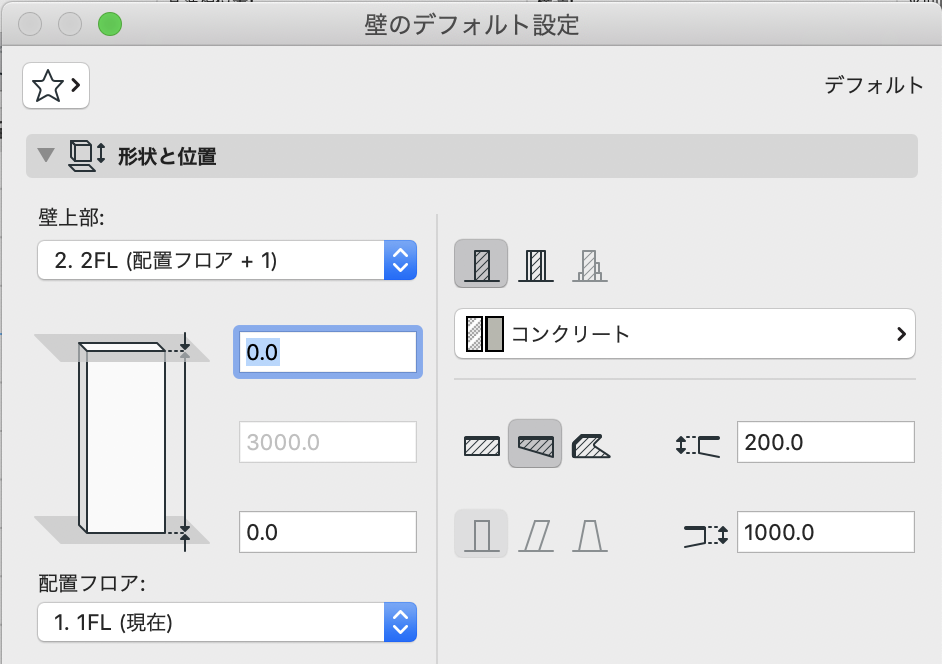

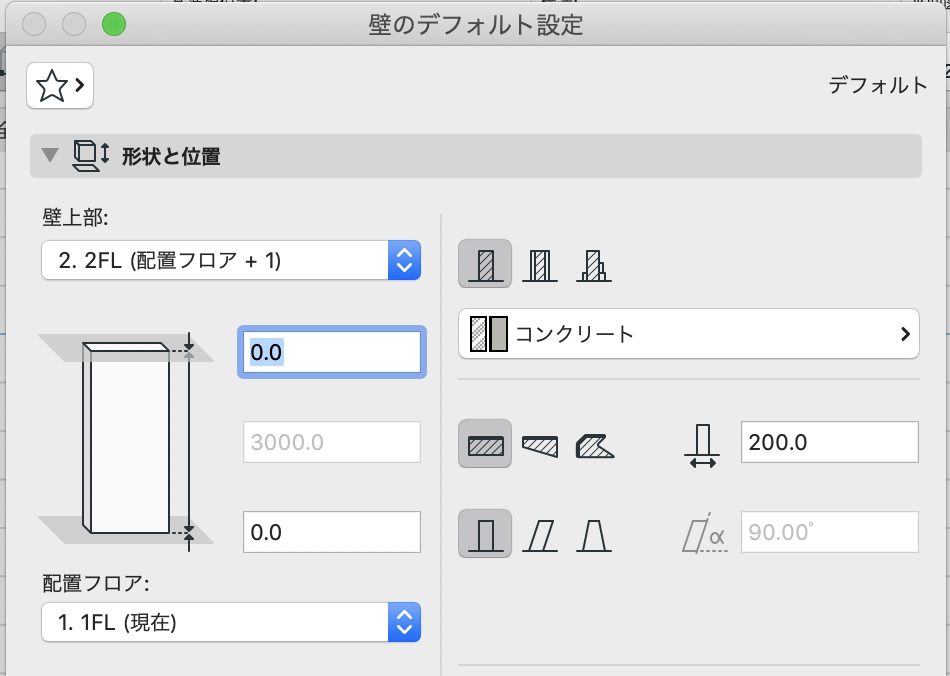

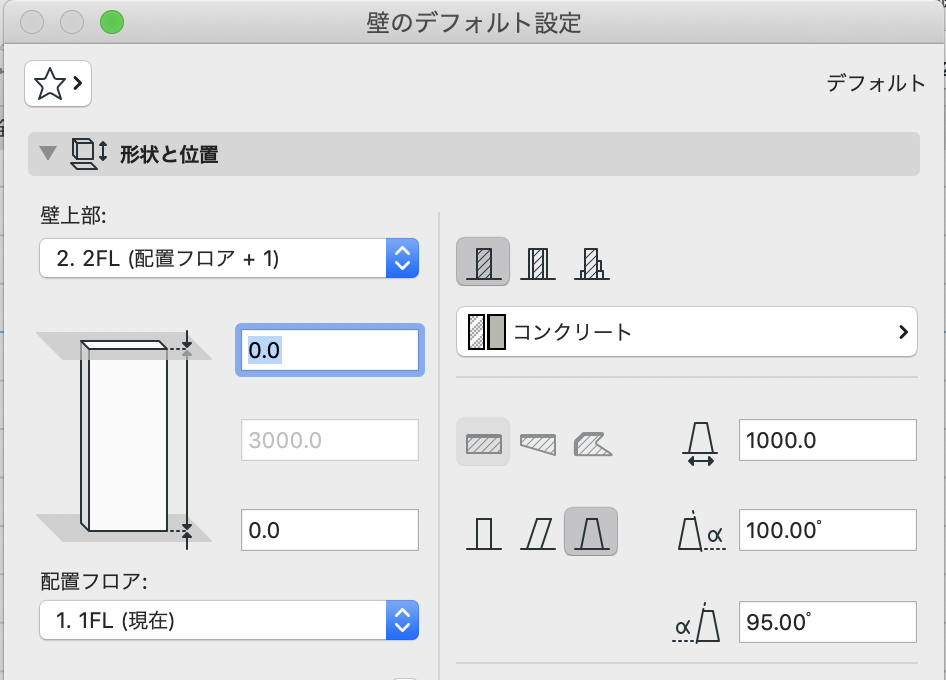

[壁]ツールでのパラメータ定義の例
[壁]ツールで制作した壁をモルフ化し変形する。

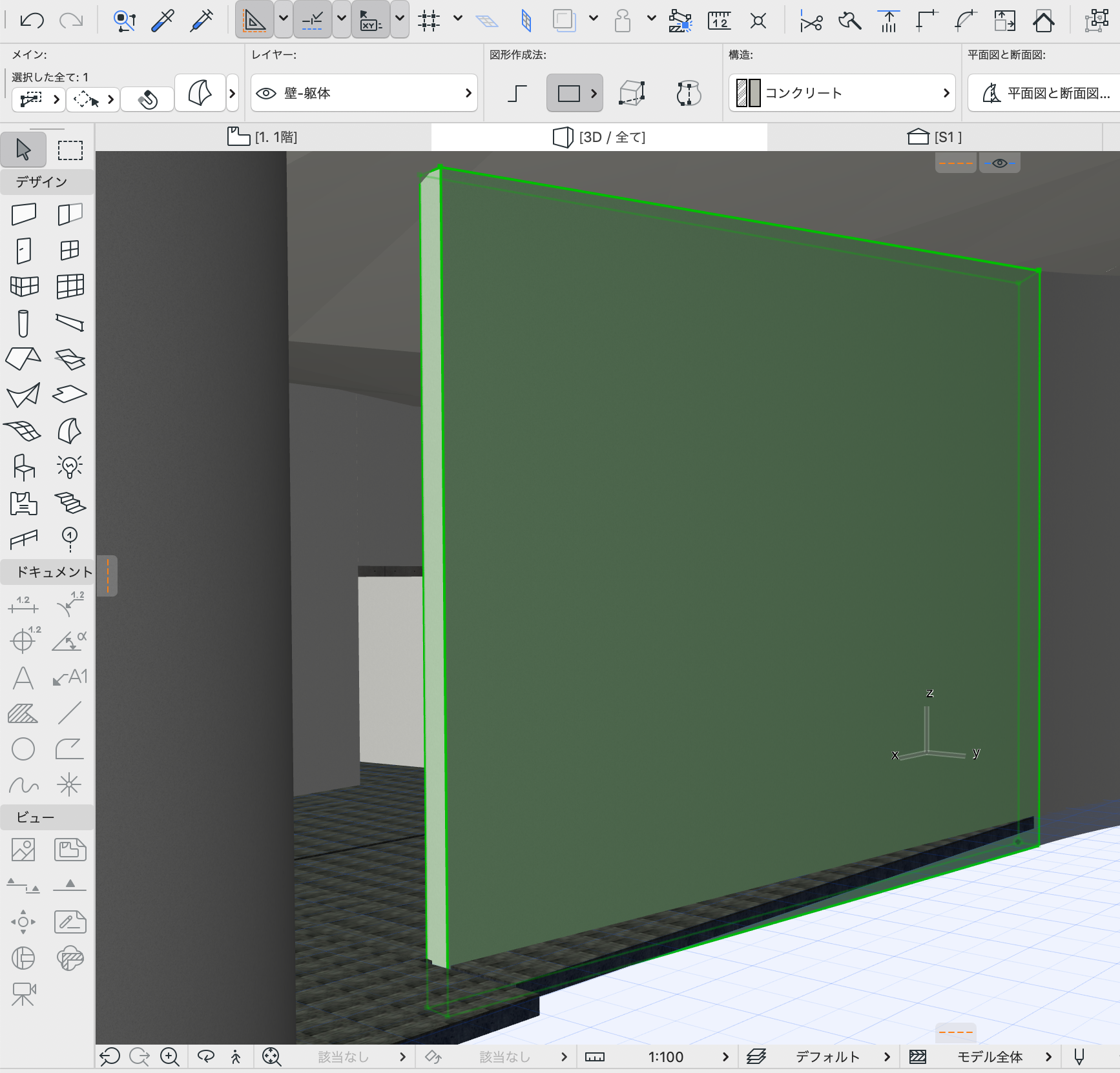

【操作】モルフ化した壁を3Dビューで選択。

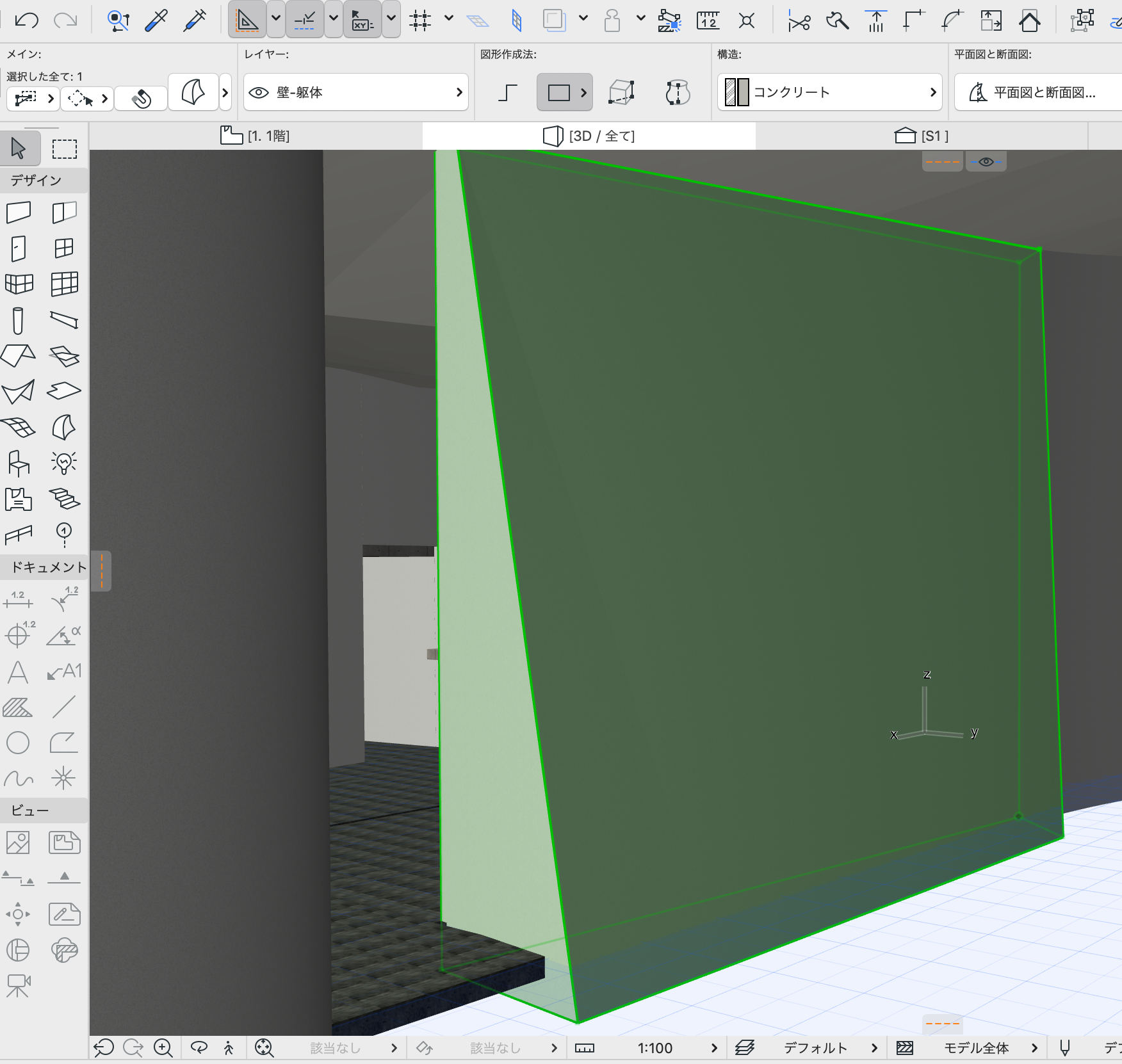

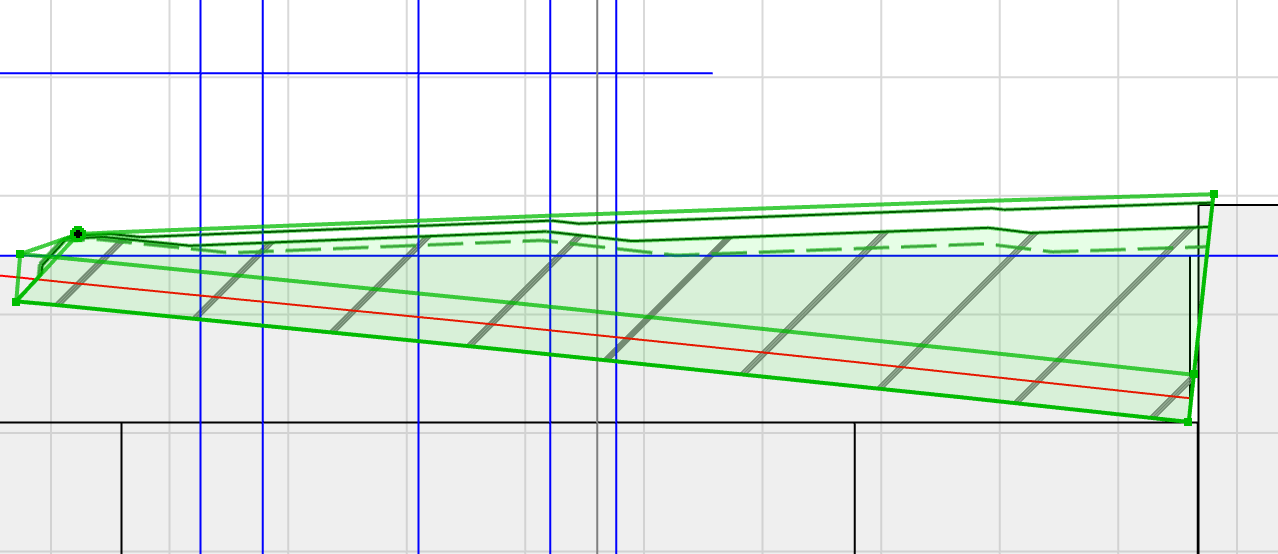

【操作】頂点を選択して移動し変形する。

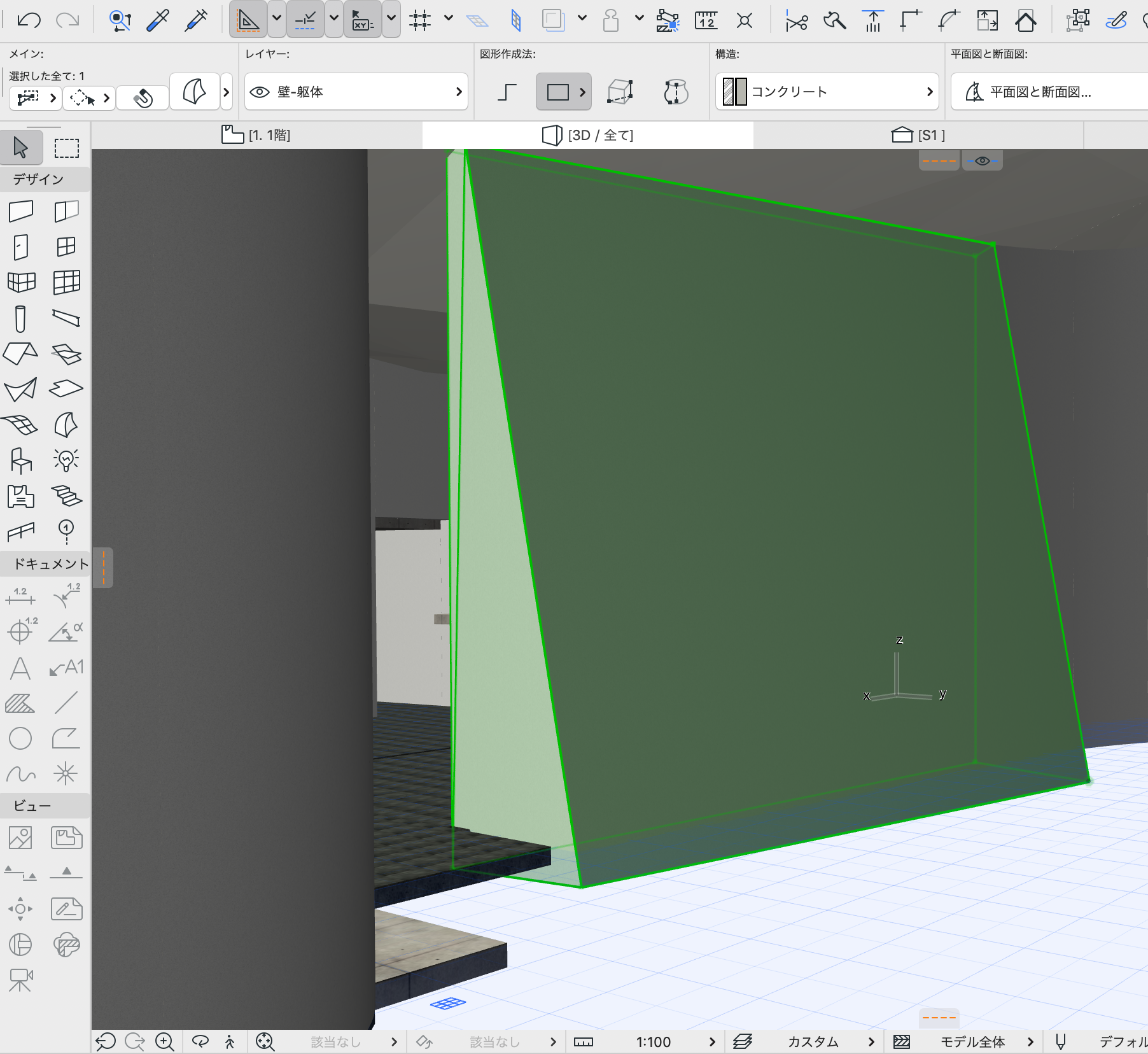

【操作】他の頂点も選択して移動し変形する。
※ カーブする壁の場合、カーブの内側の頂点を極端に内側に移動するとしわができる。
