作品例


◆ 曲面を持つ建物の3D-CADによる取扱い方について




本日のはじめへ戻る

Topへ戻る




◆ 有限要素と曲面




◆ ヘンリー・ムーア Henry Spencer Moore 「Large Two Forms」の制作



完成イメージ

Large Two Formsを題材として情報収集(yorkshire sculpture park henry moore)
※スクリーンショットなどで20枚程度の連続する写真、を集めたい
● イメージの収集と分類 (ArchiCAD20
● ポリゴンモルフによるオブジェの構成軸制作 (ArchiCAD20
● 回転モルフによるオブジェの主構成オブジェクトの制作・調整 (ArchiCAD20
● オブジェクトの組み上げ・調整(ArchiCAD20
● オブジェクトの仕上げ(論理和、平滑化)(ArchiCAD20


本日のはじめへ戻る

Topへ戻る




◆ ル・コルビュジェ Le Corbusier 「ロンシャンの教会 Chapelle Notre-Dame du Haut Ronchamp」の制作




クリックでTwinmotionのHD動画再生



クリックで動画再生

ロンシャンの教会を題材として: 図面写真収集
● 躯体構成の理解のために:資料
● 参考図面を配置する(ArchiCAD22
● 参考図面を元に寸法を出す(ArchiCAD22
● 壁の制作(ArchiCAD22
● 塔上部ドームの制作(ArchiCAD22
● 屋根の制作(ArchiCAD22
● 壁(断面が連続的に変化する)の加工(ArchiCAD22
● 造作物の制作(ArchiCAD22
● ステンドグラスの制作(ArchiCAD22
● 3D-CADのレイヤーの特徴と形態の整理
● ロンシャンの教会の各階の平面構成と作り込み
● 建具等についての裏技(jpg画像の貼り付け等)
● OpenMapから地形データを取り出す(ArchiCAD22

本日のはじめへ戻る

Topへ戻る




◆ ル・コルビュジェ Le Corbusier 「サヴォア邸 Villa Savoye」の制作



maiking

サヴォア邸を題材として: 図面写真収集
● 躯体構成の理解のために:資料1 資料2 資料3 資料4

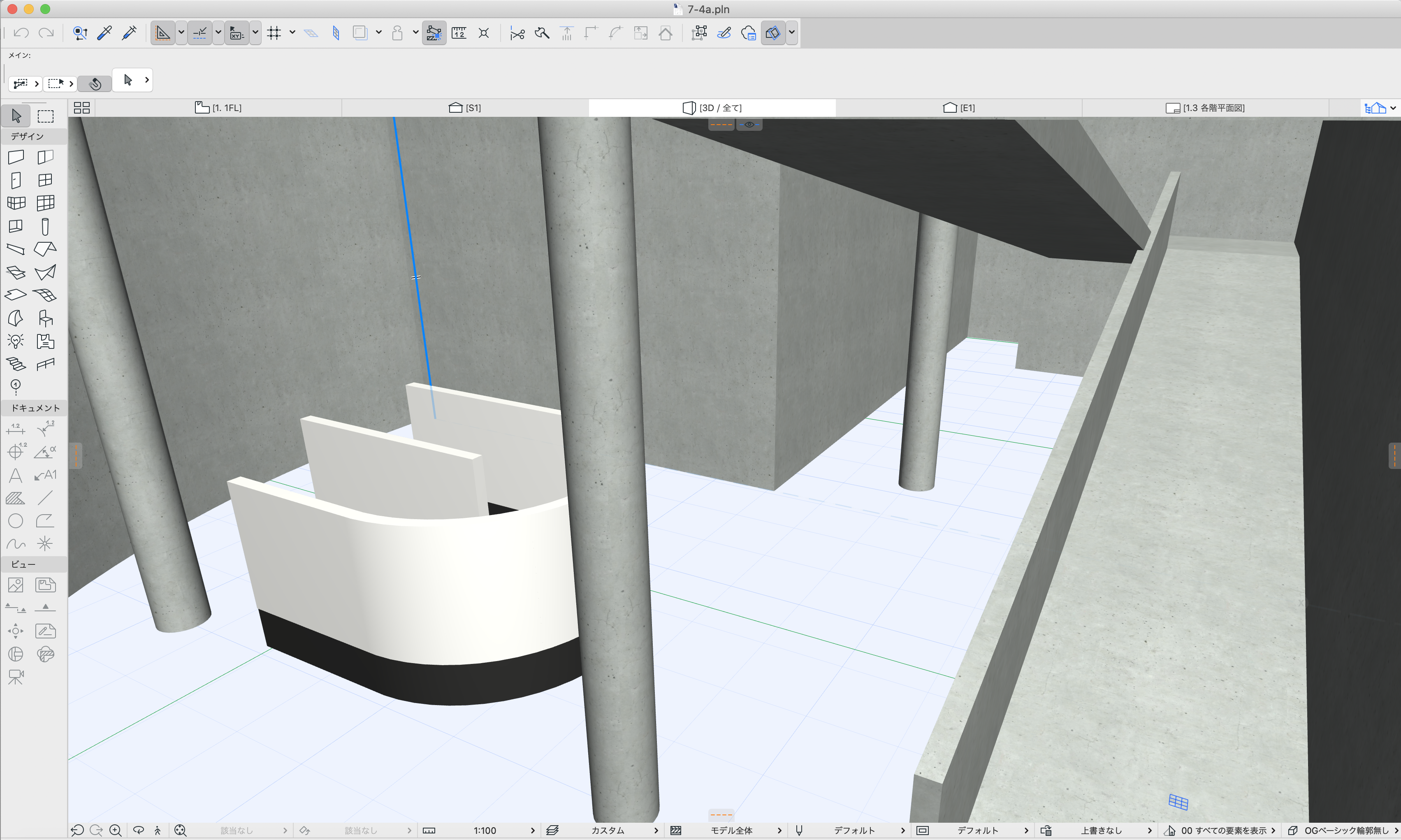

● 参考図面を配置し柱、壁を配置(ArchiCAD23
● 複雑な壁を配置、フロアの調整(ArchiCAD23
● フロアの調整2 スロープ(ArchiCAD23
● フロアの調整3 階段( coming soon )
● OpenMapから地形データを取り出す ロンシャンの教会を例に(ArchiCAD22

本日のはじめへ戻る

Topへ戻る




◆ ルートヴィヒ・ミース・ファン・デル・ローエ Ludwig Mies van der Rohe「ベルリン新国立美術館 Neue Nationalgalerie」の制作




クリックでTwinmotionのHD動画再生



クリックでTwinmotionのVR HD動画再生
maiking


● 参考図面を配置(ArchiCAD25
● 柱、壁を配置(ArchiCAD25
● 複雑な梁を配置(ArchiCAD25
※ 初期に[梁背]を誤っていたため、[梁背]を修正。それに伴い[階高][H型綱の柱]を修正
● カーテンウォール・階段を配置(ArchiCAD25
● Finish(CMF) 梁のウェブと天井スラブにスチフナを配置・天釣りユニットを配置(ArchiCAD25
● Finish(CMF) 階段の修正(ArchiCAD25
● OpenMapから地形データを取り出す ( coming soon )

本日のはじめへ戻る

Topへ戻る




◆ Twinmotionによるリアルタイムレンダリング




クリックで動画再生

● ユーザ登録・インストール・日本語化(Twinmotion education
● ダイレクトリンクの設定から周辺環境への質感設定[10:32]



● ArchiCADからオプジェクトの追加・地面の質感・天候・植栽・動きのある点景[7:31]



【注意点】照明オブジェクトの再制作[10:00]



本日のはじめへ戻る

Topへ戻る




◆ フランク・ロイド・ライト(Frank Lloyd Wright) 『グッケンハイム美術館(Solomon R. Guggenheim Museum)』の制作



maiking

● 参考図面を配置(ArchiCAD25
● 階高の調整(ArchiCAD25
● スロープを配置(ArchiCAD25
● 柱、壁を配置( coming soon )
● 複雑な壁を配置、フロアの調整( coming soon )
● フロアの調整2 スロープ( coming soon )
● フロアの調整3 階段( coming soon )
● OpenMapから地形データを取り出す ( coming soon )
